نظرة عامة وتصنيفات حلول المحركات ومغيرات السرعة WEG
التصميمات والخيارات - سلاسل المحركات W22 و W21 و W50 والصناعات الثقيلة
بصفتنا شريكًا عالميًا موثوقًا في نقل الطاقة الصناعية والأتمتة، تتخصص WeDrive في توفير المحركات الكهربائية WEG وأنظمة القيادة عالية الأداء والمخصصة. وإدراكًا منا بأن العمليات الصناعية المستمرة تتطلب أقصى وقت تشغيل وتقليل استهلاك الطاقة، فإننا نكرس جهودنا لتوفير حلول محركات WEG الأصلية. بدءًا من المحركات الحثية ثلاثية الطور ذات الكفاءة الفائقة (Premium Efficiency) ووصولاً إلى مغيرات التردد المتقدمة (VFDs) وتطبيقات الخدمة الشاقة، تشتهر محركات WEG عالميًا بكفاءة الطاقة IE3/IE4، وهيكلها القوي من الحديد الزهر، وانخفاض التكلفة الإجمالية للملكية (TCO).
محركات الحث بالتيار المتردد منخفضة الجهد من WEG (IEC و NEMA)
| التصنيف | الوصف |
|---|---|

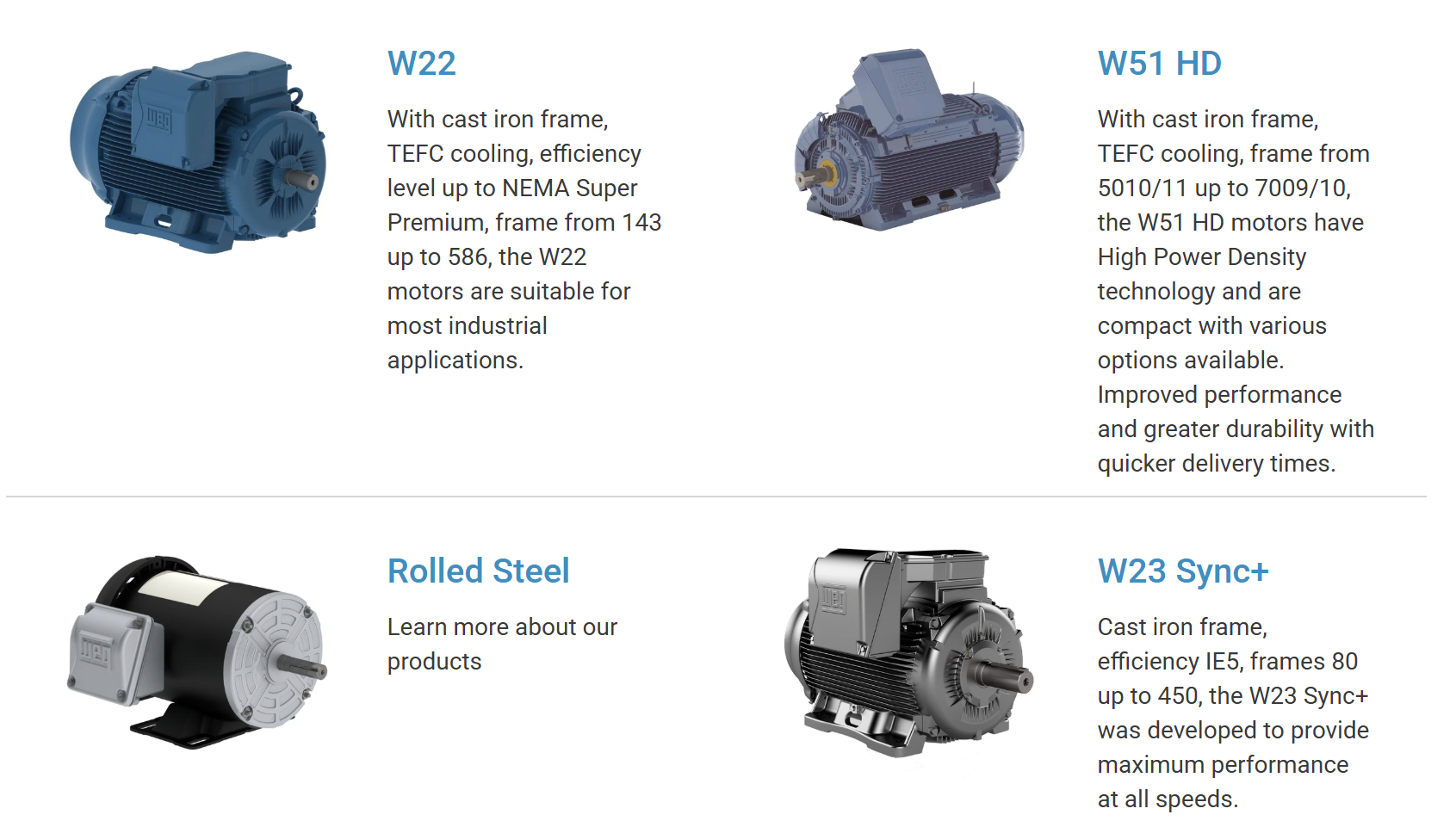

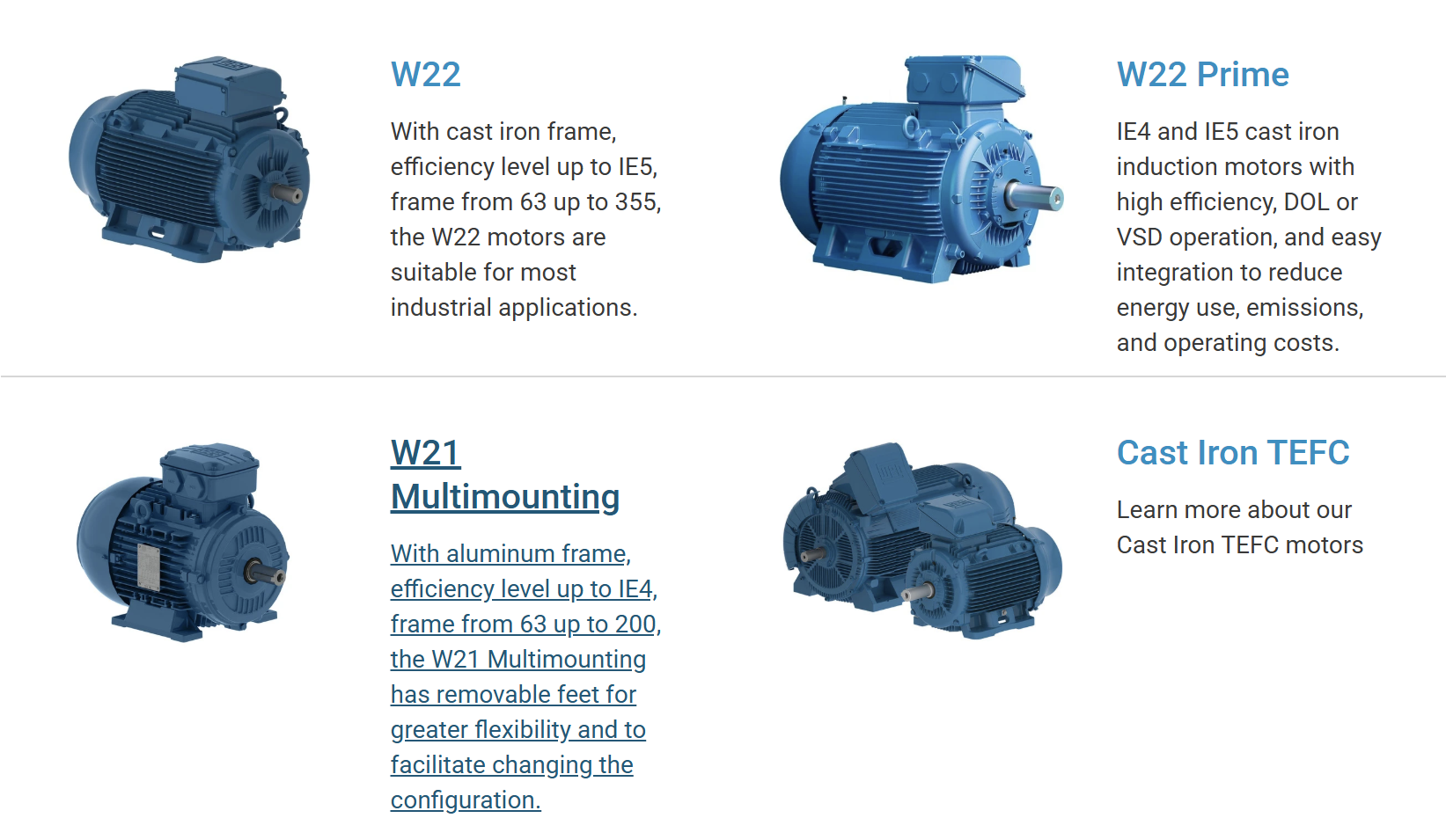

| W22 IE2 / IE3 / IE4 | محركات حثية ثلاثية الطور من الحديد الزهر بكفاءة قياسية وفائقة (Premium) |
| W22 Magnet IE5 | محركات متزامنة بمغناطيس دائم بكفاءة فائقة للغاية (Ultra-premium) |
| W12 Aluminum | محركات IEC للأغراض العامة بهيكل ألومنيوم خفيف الوزن |
| W22 Severe Duty | محركات من الحديد الزهر بمعيار IEEE 841 للخدمة الشاقة في البيئات القاسية |
| W22 Crusher Duty | محركات بعزم بدء تشغيل عالٍ جداً لكسارات الركام والتعدين الثقيل |
| W22 Inverter Duty | محركات مخصصة لمغيرات التردد (VFD) مع عزل مقوى ومحامل (رولمان بلي) معزولة |
| W22 Washdown | محركات من الفولاذ المقاوم للصدأ ومطلية بطلاء صحي لصناعة الأغذية والمشروبات |
باختيارك WeDrive، فإنك تكتسب شريك توريد عالمي موثوق ملتزم بتبسيط عملية شراء المحركات الخاصة بك من خلال سرعة تقديم عروض الأسعار، والمراقبة الصارمة للجودة، والتعامل الشامل مع متطلبات التصدير. نحن نربط المصانع في جميع أنحاء العالم بتكنولوجيا المحركات البرازيلية المتطورة.
محركات WEG للأماكن الخطرة والمقاومة للانفجار
| التصنيف | الوصف |
|---|---|

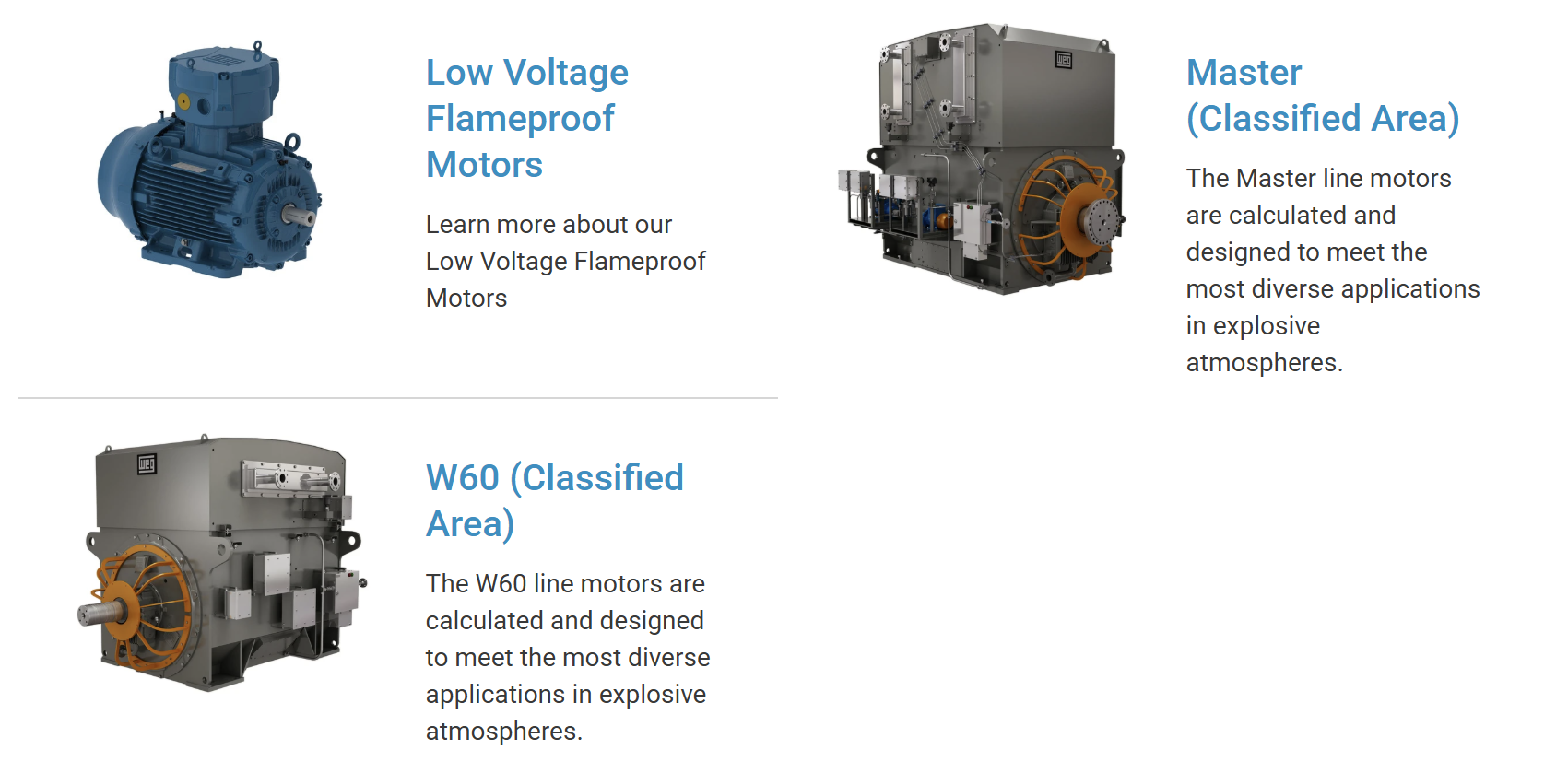

| W22Xdb / W22Xd | محركات مقاومة للانفجار ومضادة للهب Ex d / Ex db للمنطقة 1 والمنطقة 2 |

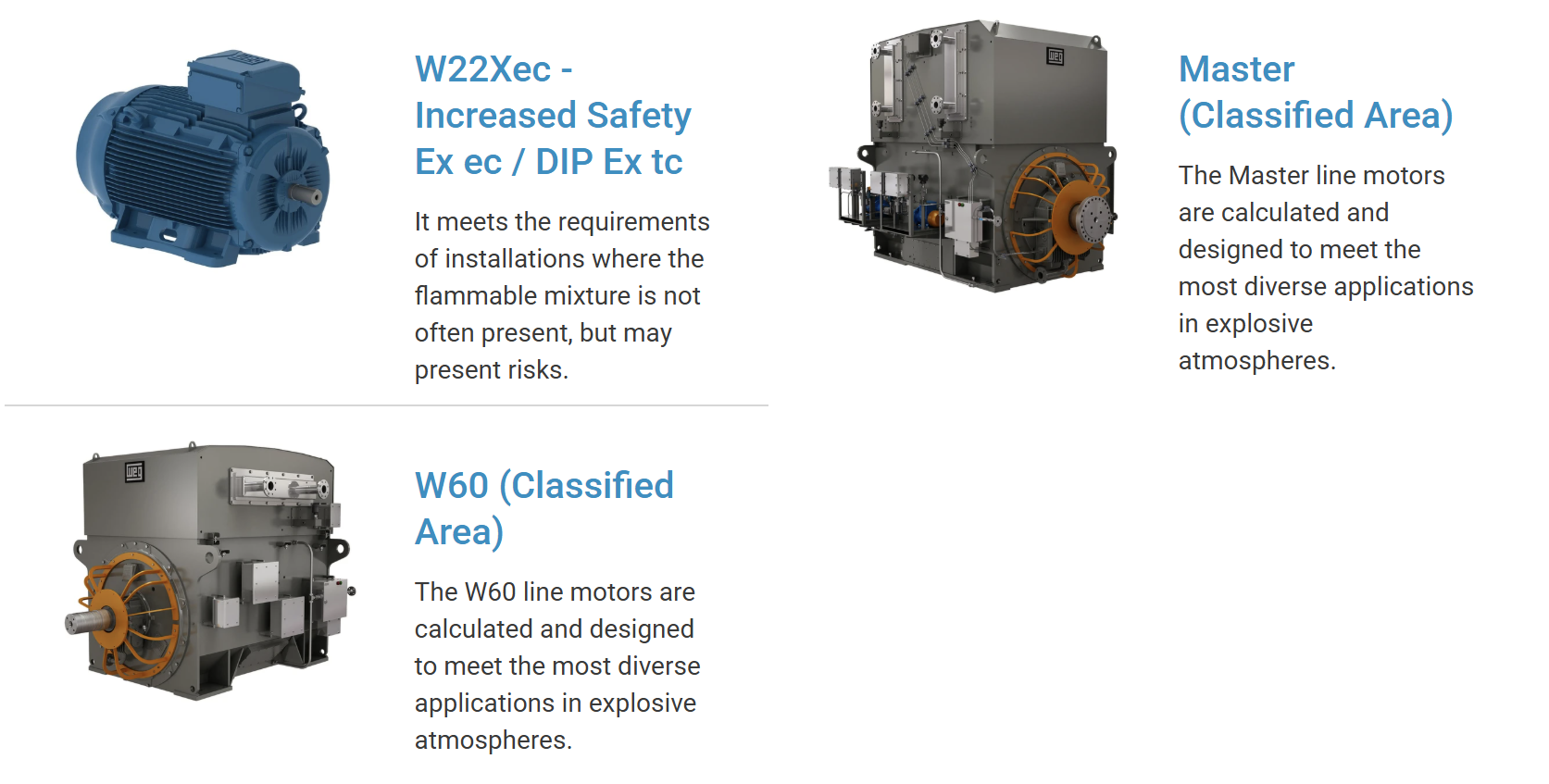

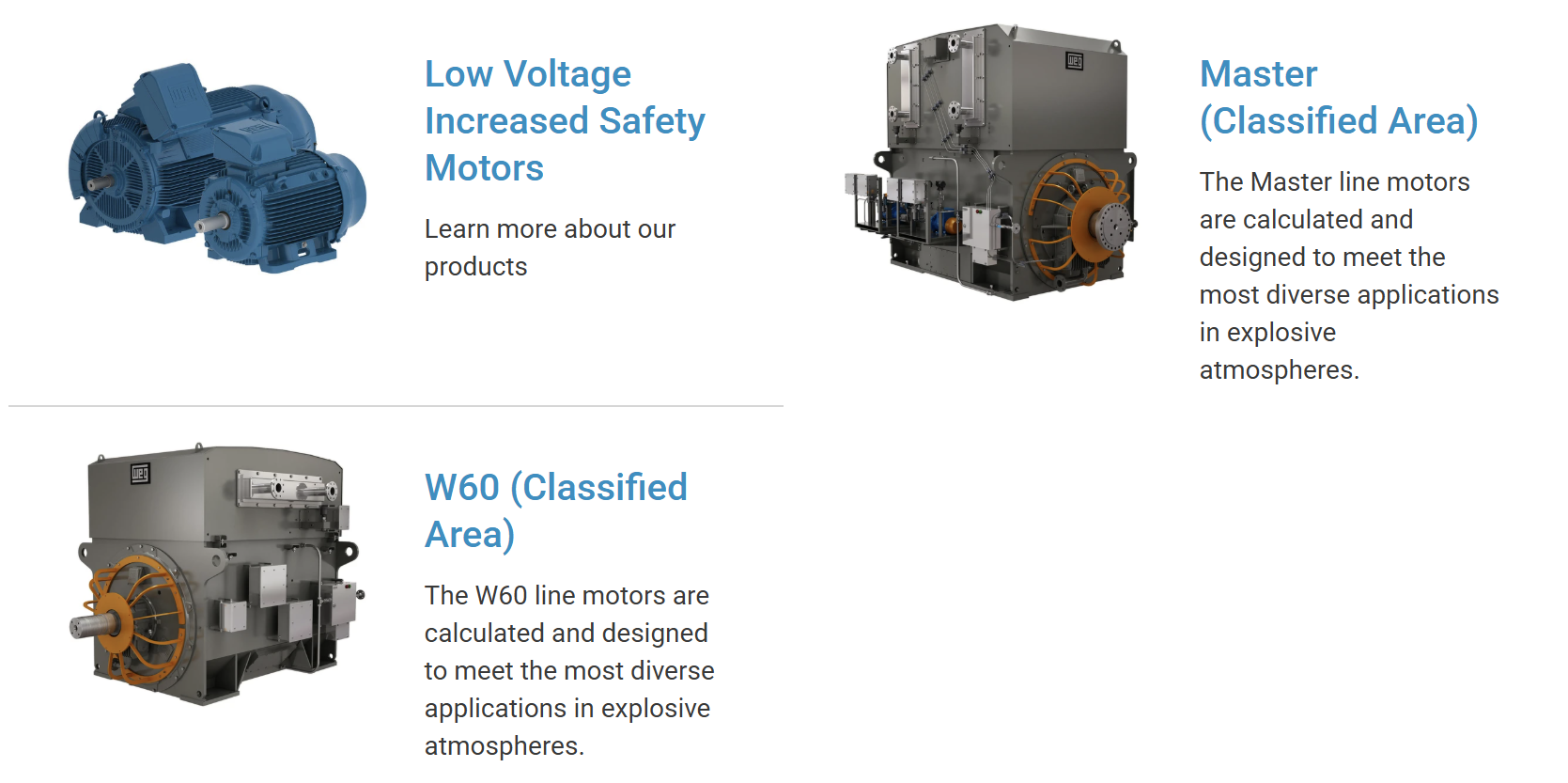

| W22Xeb / W22Xn | محركات زيادة الأمان Ex eb ومحركات لا تصدر شررًا Ex ec لبيئات الغازات الخطرة |
| W22Xt / W22Xtb | محركات محمية من اشتعال الغبار Ex tb / Ex tc لمخاطر الغبار في المنطقة 21 والمنطقة 22 |
| Explosion Proof NEMA | محركات للبيئات الخطرة معتمدة من UL و CSA للفئة الأولى القسم 1 / الفئة الثانية القسم 1 (Class I Div 1 / Class II Div 1) |
| W22X Mining Ex d | محركات مقاومة للهب ومعتمدة للتعدين M1/M2 ATEX لمناجم الفحم تحت الأرض |
محركات الجهد المتوسط والعالي من WEG
| التصنيف | الوصف |
|---|---|

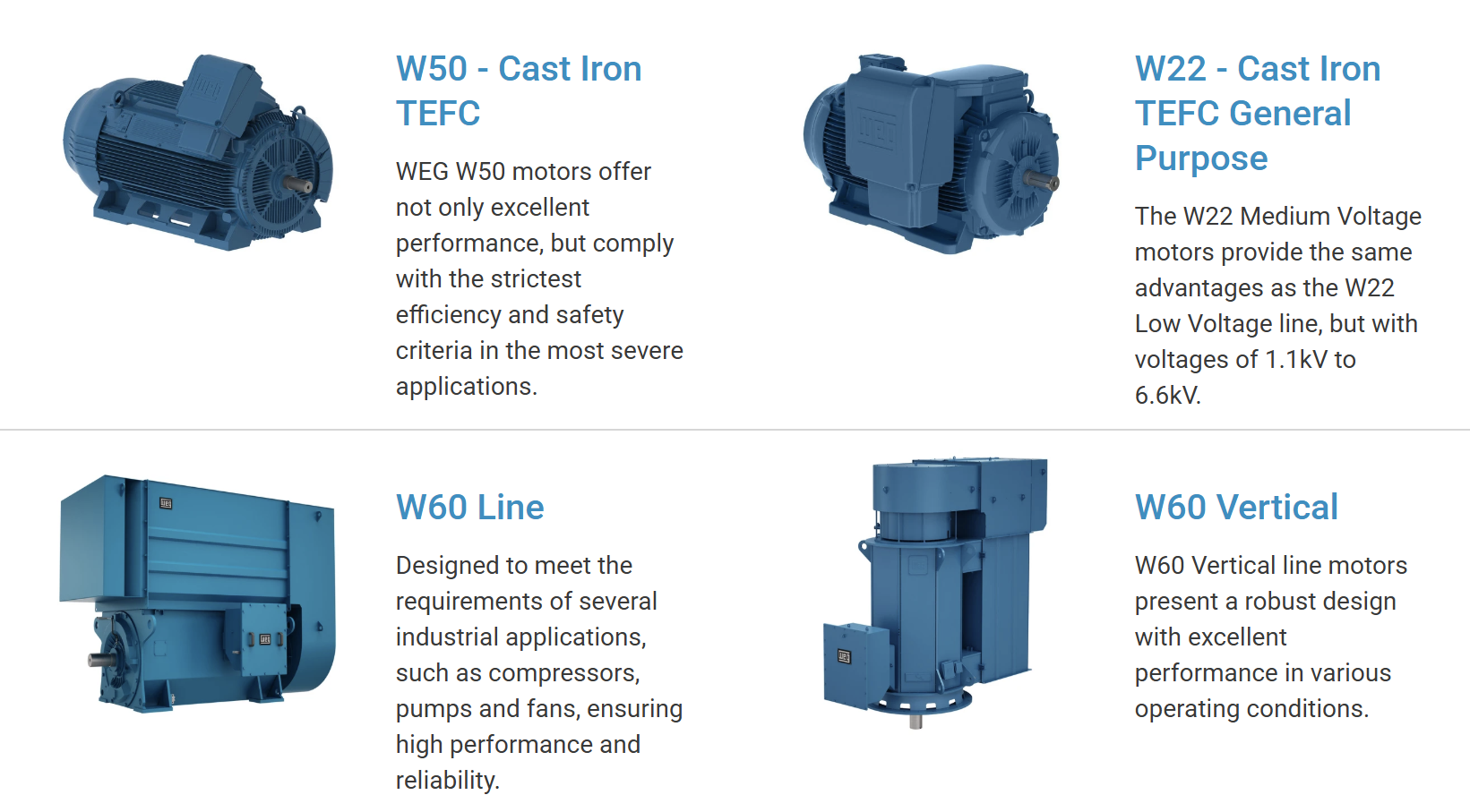

| W50 Line | محركات حثية مدمجة وعالية الأداء للجهد المتوسط حتى 1,250 كيلووات |
| W60 Line | محركات جهد متوسط مفتوحة ومغلقة ومحسنة للمضخات، والمراوح، والضواغط |
| H-Line / Master Line | محركات حثية للجهد العالي كبيرة ومصممة هندسياً حسب الطلب حتى 50,000 كيلووات |
| M-Line Synchronous | محركات متزامنة (Synchronous) للجهد العالي لتطبيقات تصحيح معامل القدرة الكبيرة |
| S-Line Slip Ring | محركات حثية ذات عضو دوار ملفوف (Slip Ring) لبدء تشغيل الطواحين والكسارات ذات القصور الذاتي العالي |
محركات WEG للأغراض المحددة والصناعية
| التصنيف | الوصف |
|---|---|
| W22 Smoke Extraction | محركات مراوح استخراج الدخان في حالات الطوارئ ودرجات الحرارة المرتفعة (F200 / F300 / F400) |
| W22 Cooling Tower | محركات دفع مباشر مقاومة للرطوبة لمراوح أبراج التبريد الرطبة |
| W22 Roller Table | محركات للخدمة الشاقة في مصانع الصلب، مصممة للطاولات الدوارة العكسية (Reversing roller tables) |
| W22 Brake Motor | محركات مزودة بفرامل كهرومغناطيسية مدمجة (DC/AC) للرافعات والأوناش |
مغيرات السرعة، والأتمتة، وأجهزة التحكم من WEG
| التصنيف | الوصف |
|---|---|
| CFW100 / CFW300 | مغيرات تردد (VFD) دقيقة لأتمتة الآلات الصغيرة |
| CFW500 / CFW700 | مغيرات تردد موجهة (Vector) صناعية للأغراض العامة مع وحدات توسعة مرنة |
| CFW11 / CFW900 | مغيرات تردد أنظمة عالية الأداء مزودة بخوارزميات متقدمة للتحكم في المحرك وتوفير الطاقة |
| SSW07 / SSW08 / SSW900 | بادئات تشغيل ناعمة (Soft starters) صلبة لبدء تشغيل محركات التيار المتردد بجهد منخفض |
| MVW01 / MVW3000 | مغيرات سرعة للجهد المتوسط للآلات والمعدات الصناعية الكبيرة |
نظرة عامة على نطاق قدرات وأحجام إطارات المحركات الكهربائية WEG W22
يوضح الجدول التالي نظرة عامة على سلسلة محركات الحديد الزهر منخفضة الجهد W22 المتوافقة مع معايير IEC.
| حجم الإطار (Frame Size) IEC | نطاق قدرة الإخراج (kW) |
السرعات التزامنية القياسية (دورة في الدقيقة عند 50 هرتز) | ||
|---|---|---|---|---|
| 2 قطب (3000 RPM) | 4 أقطاب (1500 RPM) | 6 أقطاب (1000 RPM) | ||
| IEC 63 - 80 | 0.12 – 1.1 kW | 0.18 – 1.1 kW | 0.12 – 0.75 kW | 0.12 – 0.55 kW |
| IEC 90S/L - 112M | 1.5 – 4.0 kW | 1.5 – 4.0 kW | 1.1 – 4.0 kW | 0.75 – 2.2 kW |
| IEC 132S/M | 5.5 – 9.2 kW | 5.5 – 7.5 kW | 5.5 – 7.5 kW | 3.0 – 5.5 kW |
| IEC 160M/L | 11 – 18.5 kW | 11 – 18.5 kW | 11 – 15 kW | 7.5 – 11 kW |
| IEC 180M/L | 22 – 30 kW | 22 kW | 18.5 – 22 kW | 15 kW |
| IEC 200M/L | 30 – 45 kW | 30 – 37 kW | 30 kW | 18.5 – 22 kW |
| IEC 225S/M | 45 – 55 kW | 45 kW | 37 – 45 kW | 30 kW |
| IEC 250S/M | 55 – 75 kW | 55 kW | 55 kW | 37 – 45 kW |
| IEC 280S/M | 75 – 110 kW | 75 – 90 kW | 75 – 90 kW | 55 – 75 kW |
| IEC 315S/M/L | 110 – 250 kW | 110 – 200 kW | 110 – 200 kW | 90 – 160 kW |
| IEC 355M/L | 220 – 355 kW | 220 – 355 kW | 220 – 315 kW | 185 – 250 kW |
| IEC 400 - 450 | 355 – 1000 kW | 355 – 800 kW | 355 – 1000 kW | 280 – 710 kW |
المحركات الكهربائية WEG - هيكل تسمية وتصنيف النماذج
يوضح المثال التالي هيكل التسمية القياسي للمحركات الصناعية من WEG:
مثال: W22 - 132M - 7.5kW - 4P - IE3 - B3R - IP55
| W22 | منصة سلسلة محركات WEG (W22 = محرك صناعي ثلاثي الطور من الحديد الزهر) |
| 132M |
حجم إطار IEC وطول القلب:
|
| 7.5kW | قدرة الإخراج المقدرة: التصنيف بالكيلووات (kW) أو القدرة الحصانية (HP) |
| 4P |
عدد الأقطاب / السرعة:
|
| IE3 |
فئة كفاءة الطاقة:
|
| B3R |
تكوين التركيب والتثبيت:
|
| IP55 |
درجة الحماية (IP):
|
